CC1101

Der CC1101 ist ein Radarchip mit Digitaler SPI Schnittstelle.

invert_dark

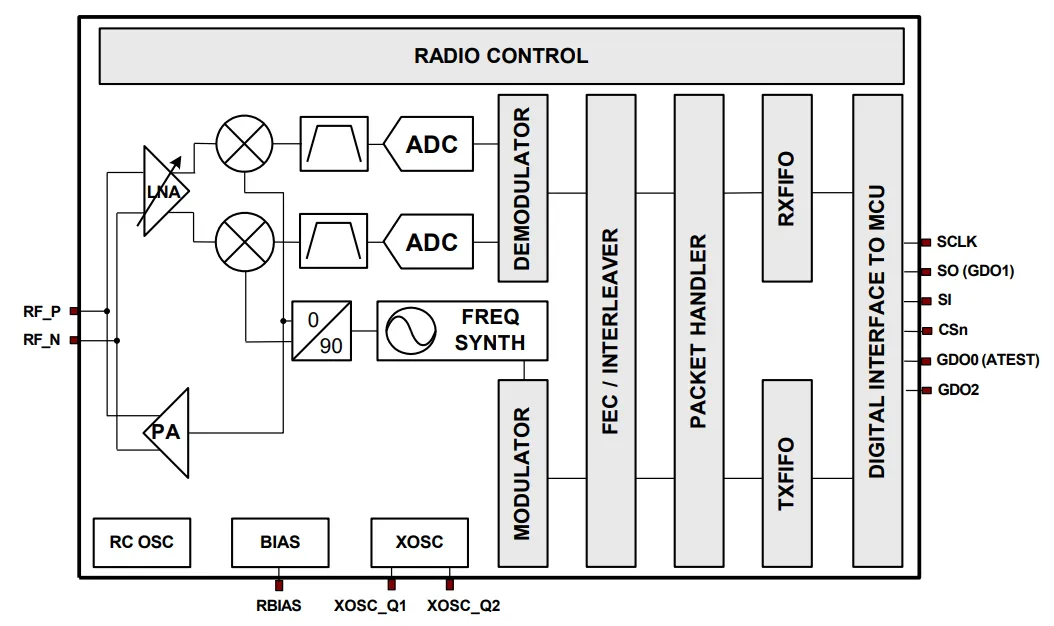

Blöcke

BezeichnungSymbolmathematische Beschreibung
Mischerinvert_dark|100
Bandpassinvert_dark|100
ADCinvert_dark|100
Frequency Synthesizerinvert_dark|100
invert_dark|300
invert_dark|300

Frequency Synthesizer

Der Frequency Synthesizer ermöglicht die realisierung veränderlicher Momentanphase und Momentanfrequenz

Aufbau: Besteht aus einem Oszillator und einem PLL

Modulationsverfahren

ASK

OOK: Für die OOK schaltet der Transciever die Power Amplifier (PA) für 0 aus und für 1 an. 2-ASK: Für die 2-ASK erlaubt der Chip eine Benutzerdefinierte Pulsformung, um die Bandbreite des Sendesignals zu begrenzen Demodulation: Kohärent

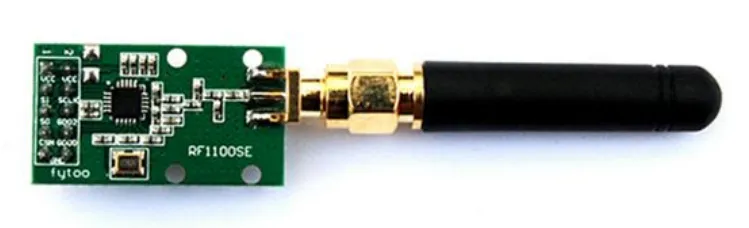

PCB
