Phase Locked Loop (PLL)

Ein PLL ist ein Regelkreis, welches die Phasenlage und damit die Frequenz eines veränderbaren Oszillators so beeinflusst, dass die Phasenabweichung zu einem zu einem äußeren System möglichst konstant ist.

invert_light %%🖋 Edit in Excalidraw%%

Beim VCO ist der Term vorhanden (integrator): Die Ausgangsfrequenz des VCO muss wieder in eine Phase umgewandelt werden. Integration des Ausgangs da gilt:

Regelkreis eines Linearen PLL

Modell des PLLs, welcher um den “locked State” - dem Eingeschwungen Verhalten - linear ist:

BlockBildFunktion
Referenzphaseinvert_dark|170
PFDinvert_dark|500
Loop Filterinvert_dark|250
VCOinvert_dark|500
Integratorinvert_dark|250
Feedback Dividerinvert_dark|260

invert_light|400 %%🖋 Edit in Excalidraw%%

Forward Loop Gain

Reverse Loop Gain

Open Loop Gain

Closed Loop Gain

Phasedetector (PD)

Der Phasedetector vergleicht die Phasenabweichung der Signale. Sind beide Frequenzen gleich, ist die PLL im Locked-Zustand, ansonsten (wenn ungleich) wird ein, der Abweichung proportionaler Ausgangsstrom ausgegeben.

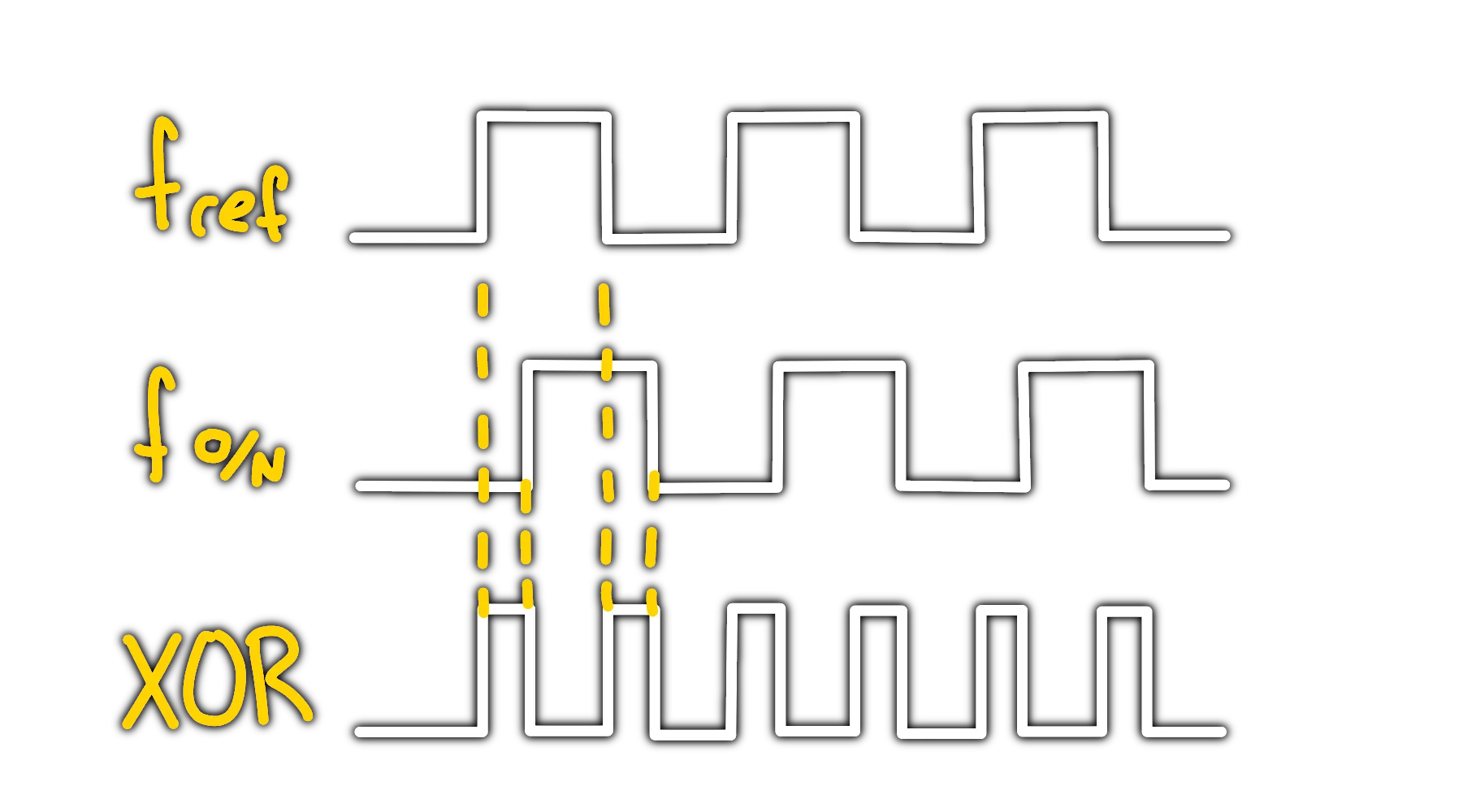

XOR Phase Detector

Ein einfaches Modell für einen Phasendetektor ist ein XOR-Gatter.
Je größer die Phasenabweichung, desto höher das “PWM” am Ausgang des XOR Gatters.

invert_light|625

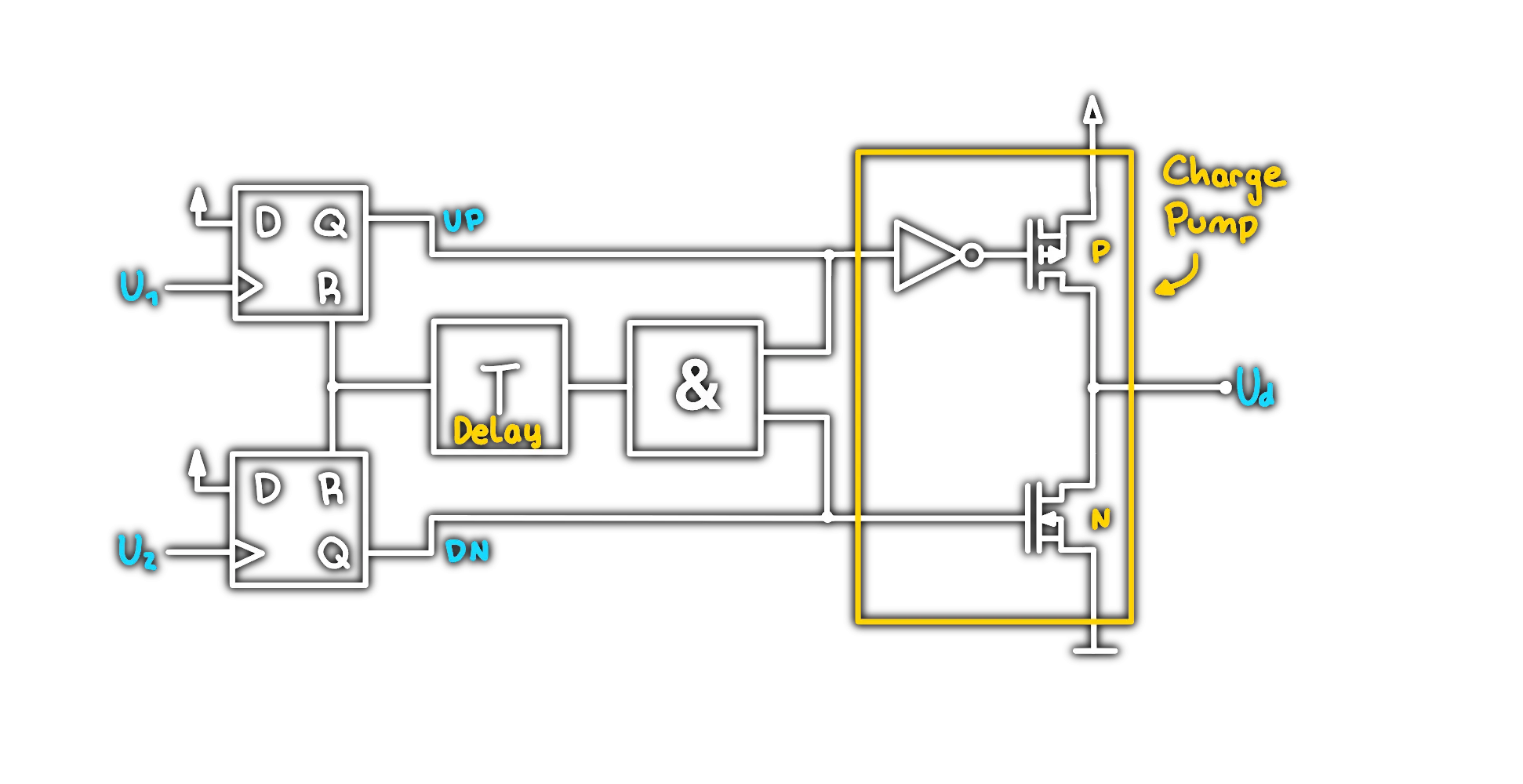

Phase Frequency Detector (PFD)

Eine sehr populäre Implementierung für den Phasen Detektor ist der Phase-Frequency-Detector.

invert_light|900

siehe: MT-086

Loop Filter

Das PWM-Artige Ausgangssignal des PD wird mit einem Tiefpass gemittelt und liefert eine konstante Spannung proportional zum Arbeitszyklus, welche den VCO steuert.

Der Filter hat daher eine Tiefpass-Charakteristik.

Tiefpass 1. oder 2. Ordnung

VCO

  • Der VCO setzt das Signal in eine Rechteckschwingung um.
  • Interessant ist die sogenannte center-frequency, also jede Frequenz, mit der der Oszillator im Locked-Zustand schwingt.
  • Um sie herum findet der Regelvorgang statt.
  • In PLL-Schaltungen kommen für die Oszillatoren hauptsächlich LC-Oszillatoren (weniger häufig RC-Oszillatoren) sowie Ringoszillatoren zum Einsatz.

Rauschmodell

#todo

Kennwerte

Kennwert
Lock RangePLL folgt der Frequenzänderung innerhalb eines Taktes
Pull out Rangespezifizierte Zeit für größere Frequenzänderungen um wieder den „locked“ Zustand zu erreichen.
Lock timeEinschwingzeit
Operationsbereichder von der PLL überdeckte Frequenzbereich
Frequenzmultiplikatorganzzahlig / fraktional
Ordnung der PLLOrdnung des Loop Filters
Frequenzstabilität / Jitter
