Kapazitäts-Diode

  • Mit der Kapazitätsdiode lassen sich elektrisch steuerbare Kapazität realisieren.
  • Durch Änderung der angelegten Spannung lässt sich eine Variation der Kapazität von 10:1 erreichen.
  • Durch geeignete Dotierung können Kapazitäten im Bereich von 3 pF bis 300 pF erreicht werden.

invert_light|200

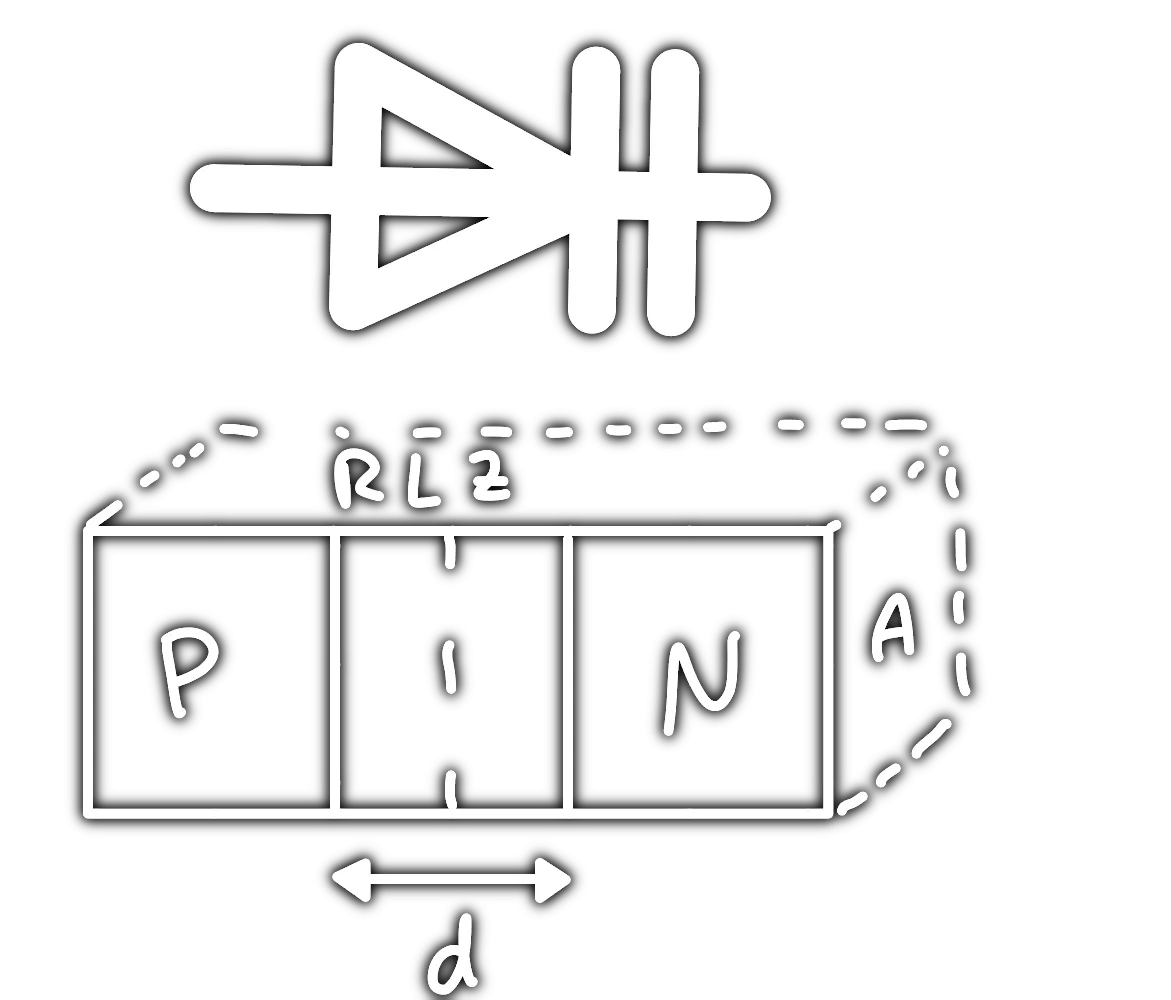

Die Breite der RLZ ist eine Funktion der Spannung.

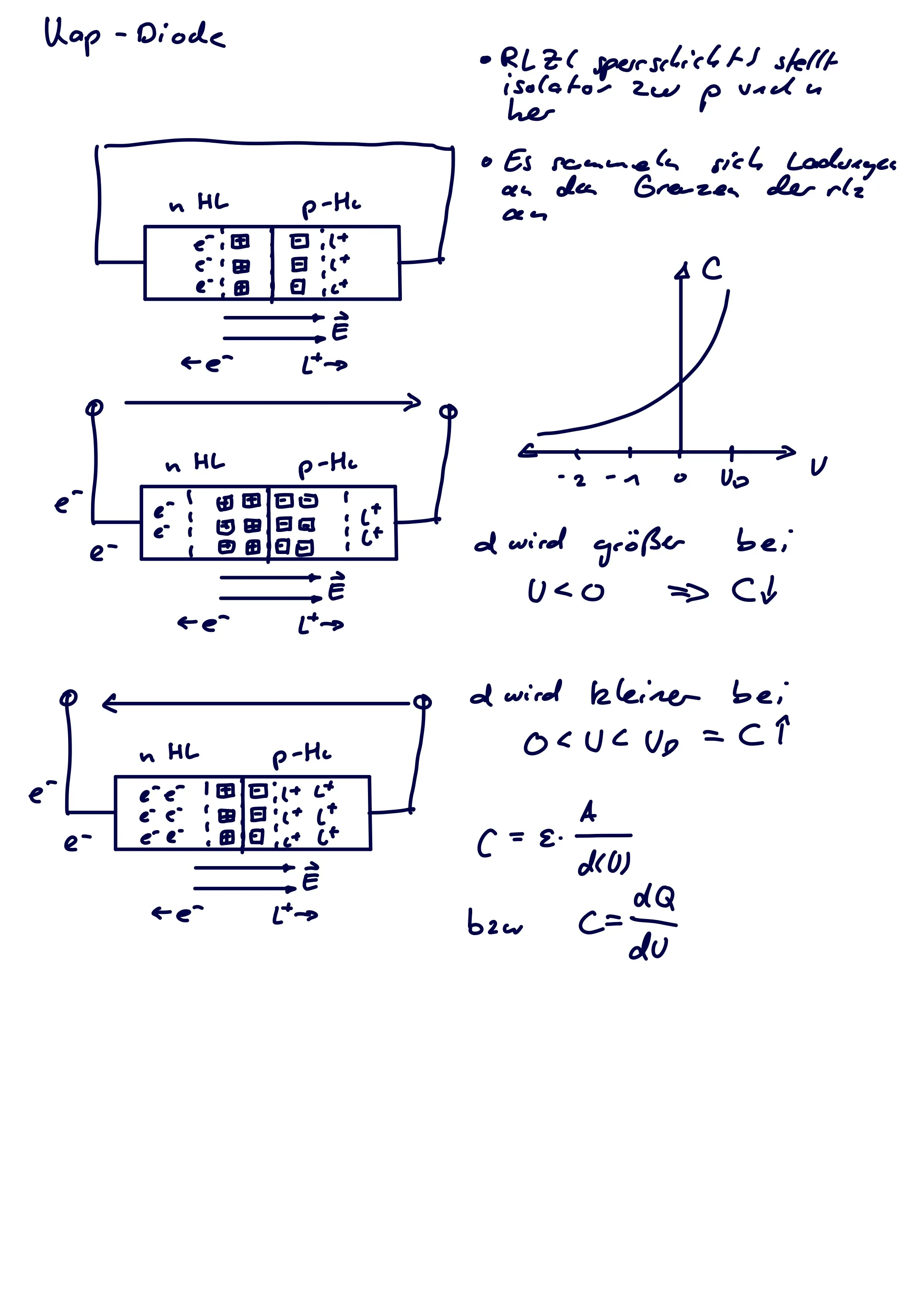

Funktionsweise

Die RLZ (sperrschicht) stellt isolator an der Grenzfläche von nach her. Das elektrische Ausgleichsfeld verdrängt die Ladungsträger an diese Grenzflächen, und sie sammeln sich dort an.

invert_dark

  • Mit steigender Spannung vergrößert sich die Breite der ladungsfreien Zone, damit nimmt die Kapazität ab.
