Low Dropout Regulator

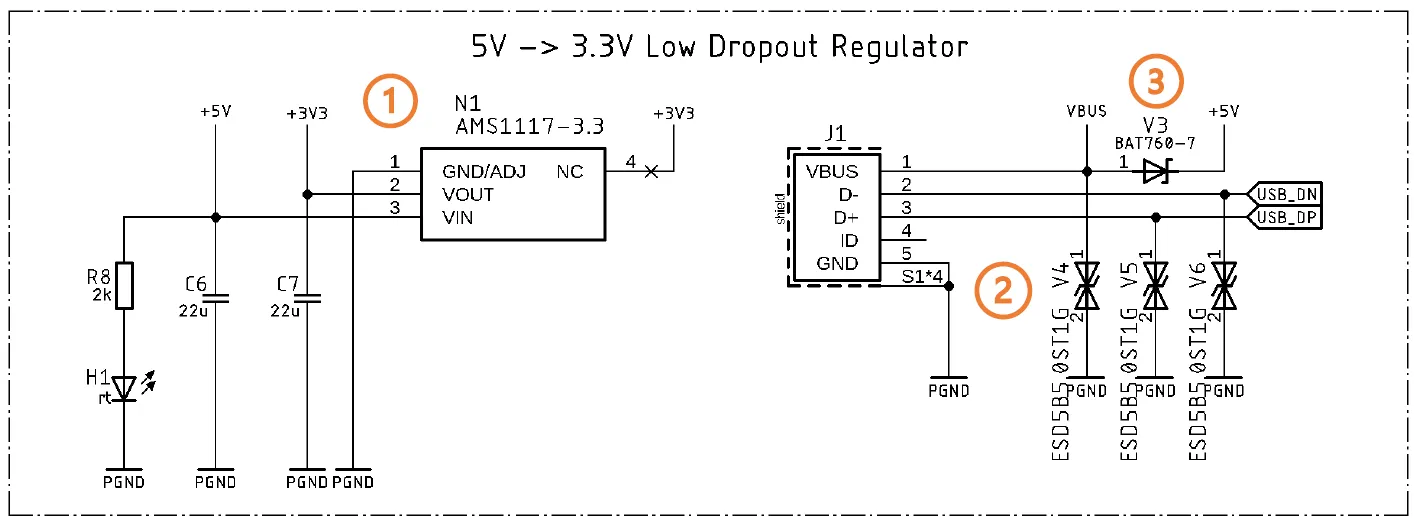

Ein Low-Dropout Regulator ist eine Art linearer Spannungsregler mit einem möglichst geringen Spannungsabfall über dem Ein- und Ausgangskontakt. LDOs werden verwendet, um das Rauschen in Versorgungsleitungen zu eliminieren aber auch, um eine (etwas) höhere elektrische Spannung in eine niedrigere elektrische Spannung zu regeln. In diesem Fall werden die 5 Volt der USB-Schnittstelle, in die von den Peripherien am Board benötigten, 3,3 Volt heruntergeregelt.

Vorteil gegenüber Schaltreglern

Gegenüber Schaltreglern haben sie den Vorteil, dass sie kompakt sind und kein Schaltrauschen verursachen. Auch der Wirkungsgrad ist aufgrund der niedrigen Dropout-Spannung hoch genug, jedoch geringer als bei Schaltreglern. Es ist zu beachten, dass, um die Stabilität zu gewährleisten, ein 22μF (Tantal/Elektrolyt) Kondensator am Ausgang angebracht werden sollte. C6 und C7 halten hier die Ein- und Ausgangsspannung bei Spannungseinbrüchen möglichst konstant. Außerdem leuchtet eine rote LED leuchtet auf, wenn das Gerät eingesteckt ist.
