Temperatur Abhängiger Widerstand

Abhängigkeit eines Widerstands Zur Temparatur je nach Material wird durch eine Taylorreihe approximiert. Je nach Anwendung ist der Grad 1-3 Ausreichend.

^THERM

NTC - Heißleiter

Der NTC (negative temperature coefficient) weist bei höheren Temperaturen einen niedrigeren Widerstand auf.

Der Widerstand ist also indirekt proportional zur Temperatur

PTC - Kaltleiter

Der PTC (positive temperature coefficient) wiest bei höheren Temperaturen einen höheren Widerstand

Der Widerstand ist also direkt proportional zur Temperatur.

Beispiele

Gegeben sei ein temperaturabhängiger Widerstand mit:

  • : Temperaturbeiwert des Materials in .
  • : Temperaturänderung zum Bezugswert.
  • : Widerstand bei in .

a) Berechnen Sie die Temperatur des Widerstandes für und . b) Bei welcher Temperatur verdoppelt sich der Widerstand? c) Skizzieren Sie die beiden qualitativen Widerstandsverläufe für und . Welcher der Widerstände ist ein Heißleiter, welcher ein Kaltleiter?

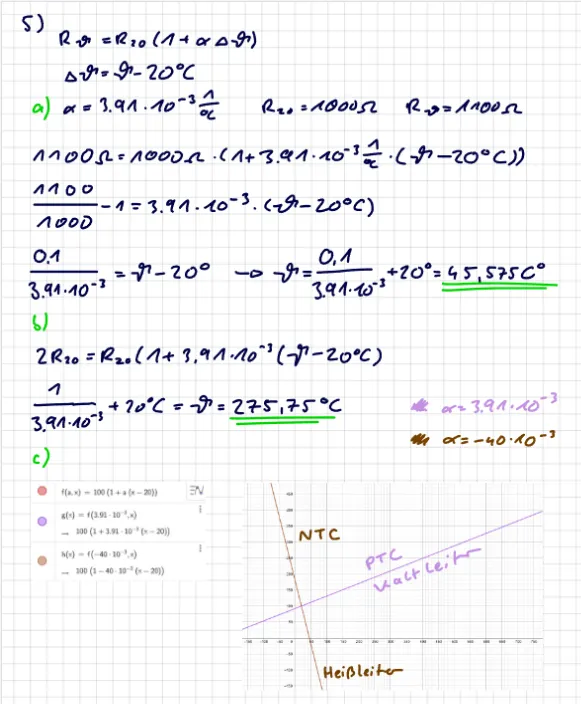

Lösung
