Paralleler Leitungsabschluss

Oft ist die Impedanz der Quelle und der Leitung niedrig () gegenüber der Abschlussimpedanz ()

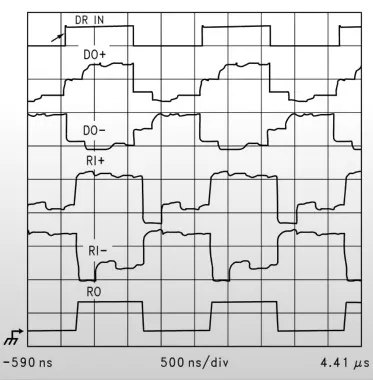

Ohne Maßnahmen treten Reflexionen in hohem Maße auf

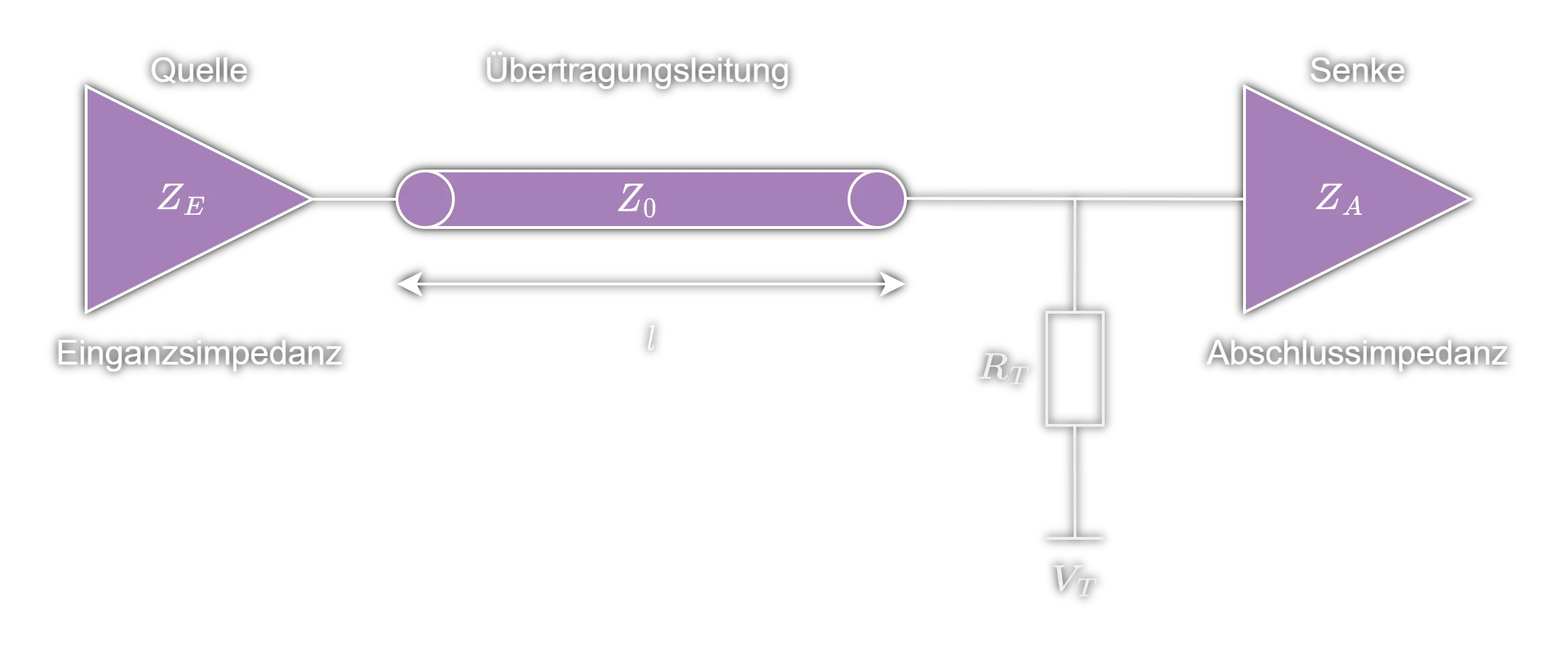

Transmissionline (TL) wird an der Quell-Seite mit einem parallelen Abschlusswiderstand terminiert.

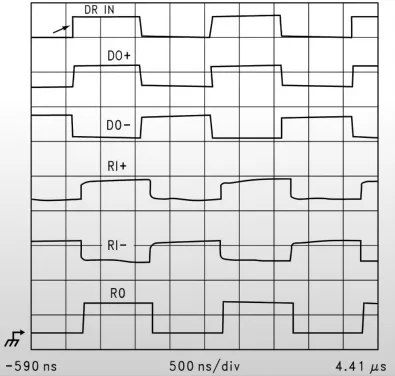

Der Widerstand wird so gewählt dass: . Aufgrund der hohen Impedanz der Last gilt: (kleinere Widerstände dominieren in Parallelschaltungen) Widerstand absorbiert die Reflektierte Energie

Wann wird ein paralleler Abschluss benötigt?

Flankenanstiegszeiten beachten Ist die Leitung elektrisch lang? Anwendungen:

• DDR ( Abschluss)
• CAN (Split-Parallelabschluss)
• LVDS

Nachteile

• Die Quelle stark genug sein das Signal an der Last, sowie die abfallende Leistung an zu versorgen.
• Wenn die Quelle im passiven Zustand eine Spannung ausgibt wird passiv Strom verbraucht.
• Große parallele Busse (z.B. DDR) die für jede Leitung einen benötigen:
  • Obere Aspekte haben stärkeren Einfluss
  • komplexes Routing
  • benötigt viel Platz

Tips

• wählen, dass wenig Leistung wie möglich verschwendet wird.
• Toleranz bei () beachten
• Toleranz bei () beachten
• Um Undershoot () zu vermeiden höher als wählen
