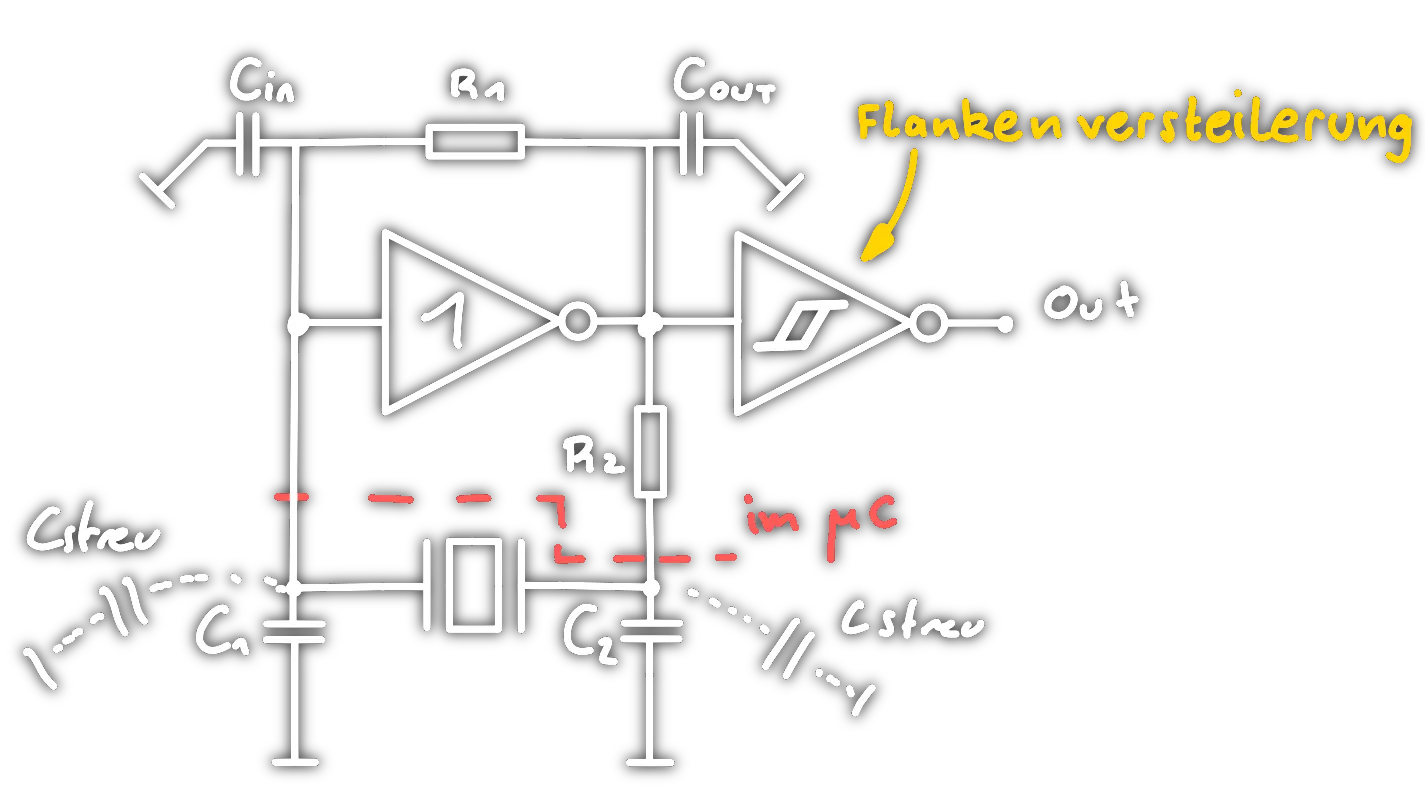

Wegen der Verzerrten Wellenform eines Schwingquarzes, ist intern zu einem Mikrocontroller ein Pierce-Gate Oszillator (PGO) verbaut.

• Der Inverter treibt den Schwingquarz.
• Der Schmitt Trigger am Ausgang dient als Ausgangstreiber und sorgt dafür, dass die Flanken mit der Slewrate des Schmitt-Triggers am Ausgang ansteigen und der Quarz nicht Belastet wird.

Begrenzt die Treiberstärke um den Quarz nicht zu übersteuern bilden . Werte sind im Datenblatt des XTAL angegeben
